Общепромышленные светильники светодиодные серии ВЭЛАН-02

Общепромышленные светильники светодиодные серии ВЭЛАН-02

Назначение

Общепромышленные светодиодные светильники ВЭЛАН-02 предназначены для общего освещения производственных помещений, складов, площадей, улиц, а также могут использоваться для декоративного освещения зданий и архитектурных построек.

Особенности

• Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000ч.
• Светодиодный источник света при одинаковой освещенности потребляет до десяти раз меньше энергии, чем лампа накаливания. Направленность светового потока позволяет приблизить КПД светильника к 100%, что также сказывается на энергосбережении.
• Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.
• Крепление на регулируемых скобах позволяет смонтировать светильник на стенах, потолках и прочих поверхностях под любым углом.
• Светильник устойчив к механическим и вибрационным воздействиям и выполнен в антивандальной конструкции.
• Отсутствие ртути в элементах светильника делает утилизацию светильника простой и безопасной для окружающей среды.
• Мгновенный пуск светильника и его выход на заданную мощность, высокие показатели освещенности, близость освещения к естественному, меньший слепящий эффект, сила света, не меняющаяся во всем диапазоне питающих напряжений, высокий индекс цветопередачи, обеспечивающий лучшую видимость и контрастность, а также отсутствие стробоскопического эффекта (мерцание) делают светильники незаменимым на производстве.
• Возможность крепления на столбах взамен фонарей уличного освещения при выборе исполнения «КОБРА».

Конструкция

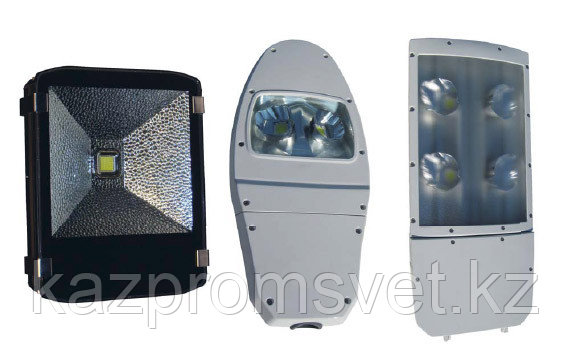

Светильник состоит из алюминиевого корпуса, окрашенного молотковой краской серого цвета, стойкой к механическим воздействиям. Защитный светопропускающий элемент из закаленного боросиликатного стекла - термостоек, особопрочен, с высокой светопропускающей способностью. Защита светодиодного источника света от пыли и влаги достигается с помощью силиконового уплотнения, сохраняющего свою эластичность в течении длительного промежутка времени. Силикон стоек как к высоким, так и низким температурам (вплоть до минус 70°С). Внутри светильника установлен отражатель, блок питания, светодиодные источники света и клеммные зажимы.

Крепление светильника осуществляется с помощью скоб.

Светильники ВЭЛАН-02 изготавливаются в корпусах в зависимости от мощности установленных светодиодных матриц. В первом габарите устанавливается одна светодиодная матрица, во втором устанавливается две светодиодные матрицы.

Источники света

Светодиодные матрицы

Технические характеристики

Напряжение питания: - стандартное исполнение: - спец. исполнение:	185-250В, 50Гц , AC   от 24 до 220В AC или DC
Мощность светильника, Вт	40, 50, 60, 70, 80, 90, 100, 110, 120, 130, 140, 150, 160,170,180
Температура свечения	4500-6500°K
Цветовой индекс Ra	> 80
Эффективность свечения	> 80 лм/Вт
Диаметр подводимого кабеля	6-10мм
Класс защиты от поражения электрическим током	I
Уровень пылевлагозащиты	IP65
Температура окружающей среды	от -60°С до +55°С
Коэффициент мощности	cos φ  > 0,95
КПД	> 90%
Защита от повышенного напряжения	Опционально, возможна установка защиты, от повышения напряжения свыше 600В.

Комплектность поставки

Светильник поставляется в комплекте со светодиодными источниками света и кабельным вводом для небронированного кабеля. Для исполнения "Кобра2" и "Кобра 4" кабельный ввод не поставляется. Подводка кабеля осуществляется внутри трубы.

Структура условного обозначения

ВЭЛАН-02 - СД.Л.Х1 «Х2Х3» - УХЛ1

ВЭЛАН-02 – светильник общепромышленный со светодиодным источником света

СД.Л. – тип применяемой лампы: светодиодные матрицы

Х1 – мощность светодиодов (Вт)

Х2 –в случае исполнения для уличного освещения с креплением на трубе дополнительно указывается индекс «КОБРА».

Х3 – количество светодиодов для исполнения «КОБРА»: 2, 4

УХЛ1 – вид климатического исполнения и категория размещения по ГОСТ 15150

ТУ 3461-015-00213569-2010

При заказе светильника с системой защиты от превышения напряжения до 600В. После условного обозначения в скобках необходимо прописать: (защита от превышения напряжения до 600В).

Пример записи обозначения светильника со светодиодной лампой, мощностью 140Вт, исполнения «КОБРА» с двумя светодиодами, климатического исполнения и категории размещения УХЛ1.

«Светильник ВЭЛАН-02-СД.Л.140 «КОБРА2»-УХЛ1

Фотометрические кривые

ВЭЛАН-02 мощностью до 70Вт- в том числе кобра 1	ВЭЛАН-02 мощностью до 140Вт - в том числе кобра 1

Мощность, Вт

40

50
