Взрывозащищенный светильник для линейных люминесцентных и светодиодных ламп серии ВЭЛАН55, РВ ExdI/1ExdIICT6

Взрывозащищенный светильник для линейных люминесцентных и светодиодных ламп серии ВЭЛАН55, РВ ExdI/1ExdIICT6



Назначение

Взрывозащищенные cветильники с корпусом из модифицированного алюминиевого сплава предназначены для общего освещения взрывоопасных зон всех классов в соответствии с маркировкой взрывозащиты.

Особенности

Применение электронного ПРА в светильниках ВЭЛАН55 позволило:

• Добиться увеличения срока службы ламп, сокращая расходы на обслуживание.
• Исключило мерцание ламп при включении светильника (мгновенный запуск)
• Обеспечило высокий коэффициент мощности сosφ≥0.98.
• Нет необходимости дополнительно устанавливать компенсатор.
• Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.

Светильник предназначен как для горнодобывающей, так и нефтехимической промышленности.

Конструкция

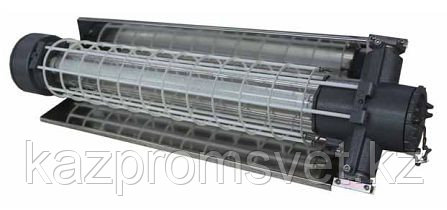

Cветильник состоит из алюминиевого корпуса цилиндрической формы с порошковым покрытием. Светопропускающий элемент изготовлен из ударопрочного боросиликатного стекла. Схемотехника светильника с лампой и электронным пускорегулирующим аппаратом ПРА размещены в корпусе с видом взрывозащиты «взрывонепроницаемая оболочка». На светильнике установлены два кабельных ввода для транзитной прокладки не бронированного кабеля питания. Заземление светильника обеспечивается внутренними и наружными болтами заземления.

Источник света

Линейные люминесцентные лампы, светодиодные лампы.

Тип патрона

G13, двухштырьковый

Технические характеристики



Маркировка взрывозащиты	РВ ExdI/1ExdIICT6
Уровень пылевлагозащиты	IP66
Напряжение питания	220В, 50Гц
Мощность линейной люминесцентной лампы	18, 38, 58Вт
Мощность линейной светодиодной лампы	9, 18Вт
Диаметр подводимого кабеля	18-25мм
Количество и сечение подсоединяемых жил	3х(4-6мм2)
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0	I
Коэффициент мощности	cos φ > 0,95
Температура окружающей среды:  -для климатического исполнения У1 и У5 -для климатического исполнения УХЛ1	от -40°С до +40°С от -60°С до +50°С



Комплектность поставки

Светильник поставляется в комплекте с выбранным креплением. По умолчанию светильник комплектуется двумя кабельными вводами для не бронированного кабеля. Дополнительно заказываются: А) Лампы Б) Кабельные вводы: - ВК-Х-ВЭЛ2БМ-G1 1/4”-Exd для бронированного кабеля; - ВК-Х-ВЭЛ2БТ- G1 1/4”-Exd-М40х1,5 для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-32;   При использовании светильника не в шахте: Кабельные вводы: - ВК-Х-ВЭЛ2БМ- G1 1/4”-Exd для бронированного кабеля; - ВК-Х-ВЭЛ2БТ- G1 1/4”-Exd-М40х1,5 для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-32; - ВК-Х-ВЭЛ4Т- G1 1/4”-Exd-М40х1,5 для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-32.



При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба G1 1/4”



Структура условного обозначения

ВЭЛАН 55 – СД.Л.Х1хХ2 Х3–Х4- Х5

ВЭЛАН 55 – светильник взрывозащищенный с корпусом из модифицированного алюминиевого сплава.

СД.Л. – индекс, указывающий на применение светодиодных ламп. Для линейных люминесцентных ламп индекс не указывается.

Х1– количество ламп в светильнике: 1 или 2

Х2 – мощность используемой в светильнике лампы (Вт): 18, 36 или 58

Х3 – тип крепления:

П – потолочное

Х4 – маркировка взрывозащиты: РВ ExdI-/1ExdIICT6

Х5 – вид климатического исполнения и категория размещения по ГОСТ 15150:

У1 – для светильника с люминесцентными лампами;

УХЛ1 – для светильника со светодиодными лампами;

У5 – для светильника в шахтном исполнении.

ТУ 3461-013-00213569-2009

Пример записи обозначения светильника для линейной люминесцентной лампы, мощностью 36Вт, климатического исполнения и категории размещения У1. «Светильник ВЭЛАН 55-2х36-У1»
