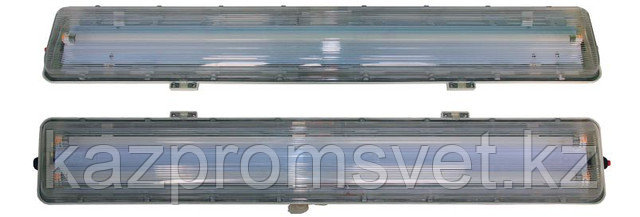

Аварийный светильник взрывозащищенный серии ВЭЛ51-П и ВЭЛ51-ПАК из пластика 2ExedqIICT4

Аварийный светильник взрывозащищенный серии ВЭЛ51-П и ВЭЛ51-ПАК из пластика (с возможностью работы в аварийном режиме), 2ExedqIICT4



Назначение

Аварийный светильник взрывозащищенный (пластиковый) для люминесцентных ламп серия серии BЭЛ51-П используются для освещения взрывоопасных зон заводов, производственных и складских помещений, а также других мест, где возможно возникновение взрывоопасного газа или пыли, в соответсвии с маркировкой взрывозащиты.

.

Особенности

• Пластиковый корпус
• Корпус с взрывозащитой вида «е», внутренние компоненты светильника обладают дополнительной взрывозащитой.
• При открытии крышки происходит отключение питания.
• Электронный балласт обеспечивает мгновенный запуск светильника, а так же обеспечивает cos φ ≥ 0,98.
• При неоходимости устанавливается аккумулятор для работы светильника в аварийном режиме.

Аварийный светильник светодиодный взрывозащищенный: источник света

Линейная люминесцентная лампа мощностью 18 или 36 Вт.

Технические характеристики



Вид взрывозащиты	2 ExedqIIСT4
Коэффициент мощности, cos φ	≥0.98
Время работы от аккумулятора	1 час. По спец. заказу 3 часа
Тип и мощность ламп	Линейная люминесцентная, мощностью 18, 36 Вт
Патрон	G13, двухштырьковый
Напряжение питания	220В, 50Гц
Уровень защиты	IP66
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0	I или II (поглощение электрошока)
Сечение подсоединяемых жил	Клеммы 3x1.5-2.5мм² (L+N+PE)
Колличество и тип кабельных вводов	2-М25х1.5
Диаметр подводимого кабеля	9-13 (мм)
Температура эксплуатации	от - 40°С до + 40°С



Конструкция

Светильники ВЭЛ (светильник светодиодный аварийный) 51-П и ВЭЛ51-ПАК представляют собой пластмассовый корпус прямоугольной формы. Схемотехника светильника с лампой и пускорегулирующим аппаратом ПРА размещены под платформой с лампами. Крышка светильников открывается при помощи специального ключа. Основное конструктивное отличие светильников ВЭЛ51-ПАК от ВЭЛ51-П – наличие аккумуляторного блока, позволяющего работать светильнику в аварийном режиме. На светильнике возможна установка двух кабельных вводов для транзитной прокладки кабеля питания.  В кабельных вводах по умолчанию находятся заглушки. Конструкция светильников ВЭЛ51-П и ВЭЛ51-ПАК обеспечивает отключение питания всех полюсов патрона при открывании крышки светильника, при этом отключающее устройство исключает возможность непреднамеренной подачи напряжения при случайном ручном воздействии на него.

Комплектность поставки

Светильник поставляется в комплекте с лампами и выбранным креплением. По умолчанию светильник комплектуется двумя пластиковыми кабельными вводами для небронированного кабеля. Стойка крепления «Опора» заводом не изготавливается. Дополнительно заказываются: Кабельные вводы: - ВК-Х-ВЭЛ1БМ-М25х1,5-Exd для бронированного кабеля; - ВК-Х-ВЭЛ1БТ-М25х1,5-Exd-М25х1,5 для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20; - ВК-Х-ВЭЛ3Т-М25х1,5-Exd-М25х1,5 для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

Структура условного обозначения

ВЭЛ51-ПХ1-Х2xХ3Х4-У1

ВЭЛ51-П – светильник взрывозащищенный пластиковый для люминесцентных ламп.

Х1 – при необходимости установки аккумулятора, дополнительно указывается индекс «АК»

Х2 – количество ламп (1 или 2)

Х3 – мощность лампы (Вт)

Х4 – вид монтажа

П: потолочное крепление

О: крепление на опоре

Ц: подвесное на цепи

В: подвесное крепление

Н: настенное крепление

У1 – вид климатического исполнения светильника по ГОСТ 15150

ТУ 3461-007-00213569-2008

Пример формулировки заказа:

Светильник взрывозащищенный для двух люминесцентных ламп мощностью 36Вт с видом взрывозащиты 2ExedqIICT4 с потолочным креплением: ВЭЛ51-П-2х36П-У1
