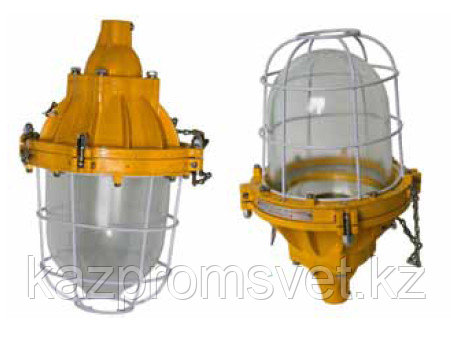

Светильники ВАД для ламп накаливания, 1ExdIIBT4

Светильники ВАД для ламп накаливания, 1ExdIIBT4



Назначение

Взрывозащищенные светильники вад, предназначены для общего освещения месторождений, морских платформ, доков и заводов, в которых возможно появление взрывоопасных газов или пыли, в соответсвии с маркировкой взрывозащиты.

Особенности

• Особо прочный плафон с высокой прозрачностью выдерживает удар 4Дж при температуре -60°С и допускает попадание холодной струи воды на работающий светильник без потери прочностных характеристик.

• Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.

• Возможность комплектации светильника куполообразным отражателем.

• Три габарита корпуса в зависимости от мощности используемых ламп.

Источники света светильника вад

• лампа накаливания (Л.НАК.)

• ртутная лампа смешанного типа со встроенным балластом (РТ.Л.ВБ.)

• компактная люминесцентная лампа ЭНСБ.Л.

• ">светодиодная лампа СД.Л.



Габарит корпуса	Лампа накаливания Л.НАК.	Светодиодная лампа СД.Л.	Ртутные лампы со встроенным балластом РТ.Л.ВБ.	Тип патрона
ВАД-125	200 Вт	10	125, 160 Вт	Е27
ВАД-250	300 Вт		250 Вт	Е40



Светильники ВАД: технические характеристики



Маркировка взрывозащиты:	1ExdIIВT4 для ламп мощностью до 300Вт
Уровень пылевлагозащиты:	IP65
Напряжение питания:	220В, 50Гц
Диаметр подводимого кабеля:	10-14мм
Сечение подсоединяемых жил:	3х(1-2,5мм2)
Коэффициент мощности	cos φ >  0,95
Класс защиты от поражения электрическимтоком по ГОСТ 12.2.007.0	I
Температура окружающей среды	от -60°С до +50°С



Конструкция

• Светильник состоит из алюминиевого корпуса с порошковым покрытием, который образует взрывонепроницаемую оболочку с видом взрывозащиты «d»

• Защитное стекло – термостойкое, особопрочное, с высокой светопропускающей способностью, крепится внутри алюминиевого кольца и вкручивается в светильник. Для защиты стекла дополнительно применяется защитная решетка.

• Внутри корпуса установлены патрон и клеммные зажимы для подключения питания

• Подведение кабеля осуществляется через отверстие, расположенное в верхней части светильника.

• В зависимости от выбранного крепления, для подключения может использоваться распределительная коробка типа ВАД-РСП, допускающая транзитную прокладку кабеля.

• Внутри и снаружи светильника установлены болты заземления.

Комплектность поставки

Светильник поставляется в комплекте с выбранным креплением.

Стойка крепления «Опора» заводом не изготавливается. Дополнительно заказываются: А) Лампа Б) Для подвесного крепления В, потолочного крепления П, настенного крепления Н1 и Н2 заказываются кабельные вводы: - ВК-Х-ВЭЛ2БМ-М25х1,5-Exd для бронированного кабеля; - ВК-Х-ВЭЛ4-М25х1,5-Exd  или ВК-Х-ВЭЛ2-М25х1,5-Exd для небронированного кабеля; - ВК-Х-ВЭЛ2БТ-М25х1,5-Exd-М25х1,5 для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20; - ВК-Х-ВЭЛ4Т-М25х1,5-Exd-М25х1,5 для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20. Если заказчик не оговаривает наличие кабельных вводов, крепления В, П, Н1, и Н2 комплектуются заглушками с резьбой М25х1,5. При заказе светильника без типа крепления нужно учитывать, что в корпусе светильника нарезана резьба G3/4.



Структура условного обозначения
