АЕ 2066 М1-100 (3ф) 160А КЭАЗ (4)

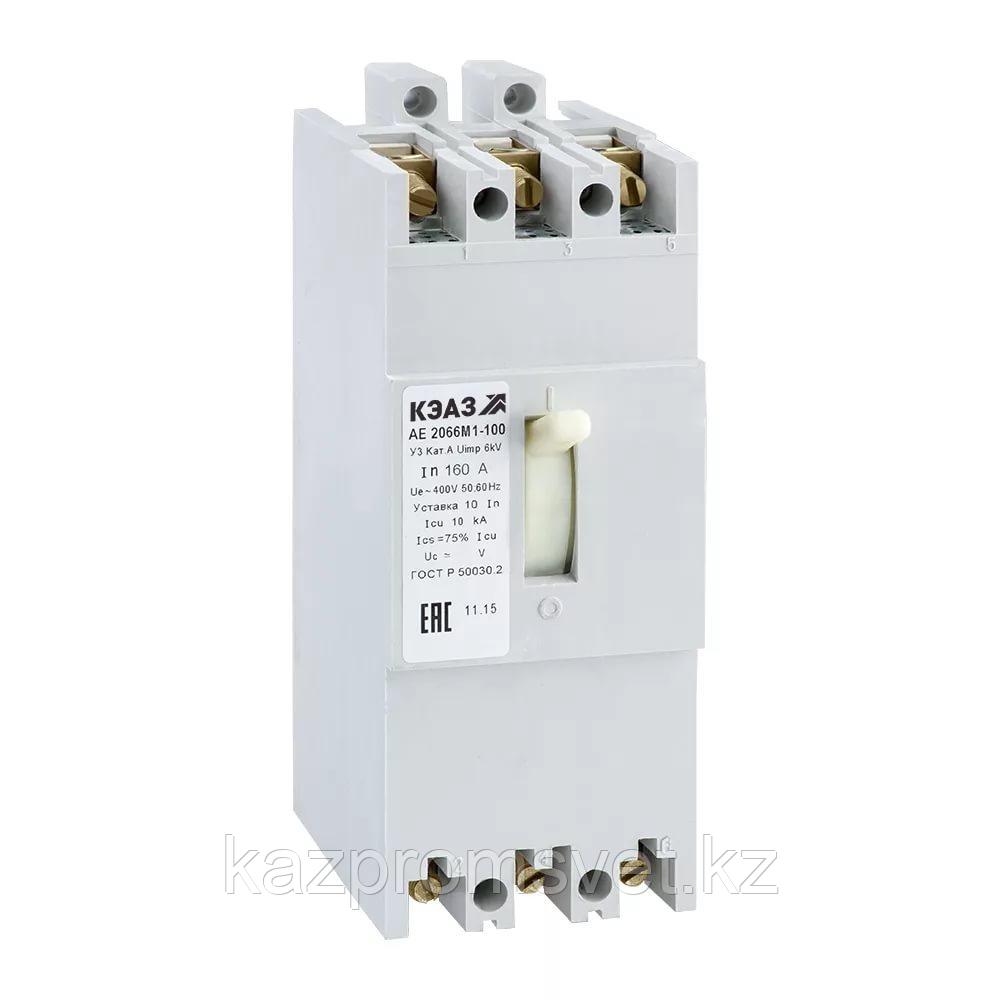

Автоматический выключатель АЕ 2066 М1-100 (3ф) 160А КЭАЗ (4)

АЕ 2066 автоматический выключатель

Автоматические выключатели АЕ2066М1-100  на номинальный ток 160 А с уставкой по току срабатывания 10 In общепромышленного назначения производятся в трёхполюсном исполнении для сетей переменного тока частоты 50 или 60 Герц.

Основное назначение автоматических выключателей  АЕ2066М1 на номинальный ток 160 А с установвкой по току срабатывания 10 In - защита кабелей и проводов, а также асинхронных электрических двигателей.

Условное обозначение АЕ2066М1-100 определяет следующие характеристики автоматического выключателя:

• АЕ20 - серия автоматического выключателя  АЕ;
• цифра "6" - наибольшее значение номинального тока в токовом ряду до 160 А ;
• цифра "6" - автоматический выключатель с расцепителями тока короткого замыкания и токов перегрузки;
• буква "М1" - обозначение модернизации автоматического выключателя серии АЕ20 ;
• цифра "1" - означает исполнение без вспомогательных контактов;
• цифра "0" - определяет исполнение без независимого расцепителя;
• цифра "0" -говорит об отсутствии регулировки расцепителя тока перегрузки.

При выборе автоматов следует руководствоваться:

• номинальное напряжение автомата должно быть не меньше номинального напряжения сети, в которой устанавливается;
• номинальный ток автомата должен быть не меньше номинального тока нагрузки;
• предельно отключаемый ток автомата должен быть не меньше предельно расчётного тока короткого замыкания цепи;
• конструктивное исполнение должно соответствовать категории размещения автомата и степени защиты.
