Кабель

Кабель конструкция из одного или нескольких изолированных друг от друга проводников (жил), обернутых в болочку, которая является защитой от воздействия погодных, а так же механических повреждений и называется внешней изоляцией. Кроме жил и изоляции кабель может содержать экран который служит для защиты от наведенных токов, сердечник, заполнитель, стальную или проволочную броню, металлическую оболочку, внешнюю оболочку. Каждый конструктивный элемент нужен для работоспособности кабеля в определённых условиях среды.

Существуют также кабели, совмещающие в себе функции передачи и излучения радиосигналов (излучающий кабель), либо преобразования электрической энергии в тепло на большой протяжённости (греющий кабель), а так же самый основной (силовой кабель), который служит для передачи электроэнергии (тока) по своим жилам.

Конструкции и материал (медь, алюминий) жил играют большую и важную часть конструкции кабеля.

Давайте разберемся какие бывают типы силового кабеля и их конструкцию. Дальше преведена расшифровка основных типов используемых у нас в Казахстане в частности в г. Алматы.























Что обозначает каждая позиция и какие буквы там могут стоять смотрите в таблице ниже.

Расположение букв или цифр	Что обозначает	Используемые буквы и их расшифровка
1-я буква	Материал жил	- нет буквы - медь
		А - алюминий
2-я буква	Степень гибкости	Г - гибкий, многожильный
		ничего нет - одножильный
3-я буква	Материал изоляции	В - поливинилхлорид (ПВХ)
		П - полиэтилен
		Р - резина
		НР- негорючая неделя
		Ф - фторопласт
		Ц - пленочная изоляция (для монтажных проводов)
4-я буква	Материал оболочки или тип брони	БбГ - броня из стальной профилированной ленты
		Бн - броня из стальных лент с защитным покровом, не поддерживающим горение
		В - ПВХ
		Д - оплетка из двойного провода
		К - броня из круглых стальных проволок, заключенных в стальной поклов
		СБ - свинцовая броня
5-я буква	Тип защитного покрова, назначение наружного слоя, обозначение конструкции жилы	В - ПВХ (если стоит в конце обозначает бумажную изоляцию)
		Г - противокоррозионный защитный слой. Если "Г" - нет защита от механических повреждений
		О - изолированные провода объединены общей оплеткой
		Шв - защитный слой - выпрессованный шланг из ПВХ
		Шп - защитный слой - выпрессованный шланг из полиэтилена
		Шпс - тоже, но полижтилен самозатухающий
		Э - экранированный
		Т - провод для прокладыки в трубах

Также маркировка кабеля состоит из нескольких цифр. Там может стоять рабочее напряжение (для силовых кабелей), затем обязательно идет количество жил и через знак «х» указано сечение этих жил. И последними может быть нанесено обозначение стандарта, по которому изготовлен данный вид кабельно-проводниковой продукции.

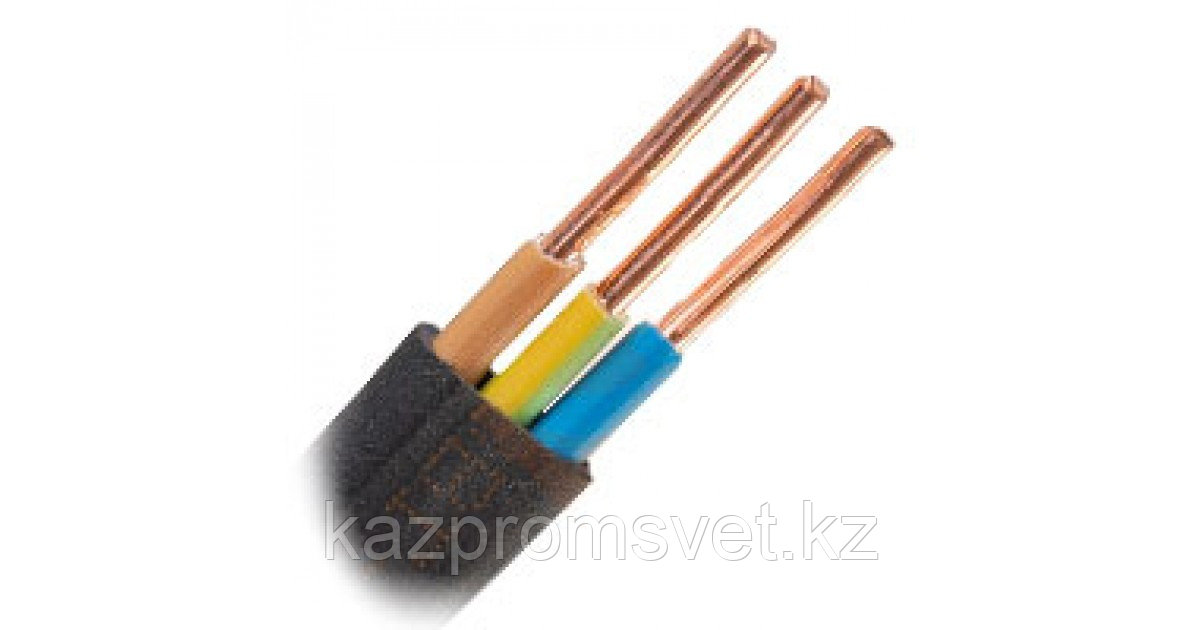

Давайте посмотрим на примере: Кабель ВВГнг 3х2,5 самый распространенный вид используемый в строительстве домов и квартир.

1. Нет буквы А, значит медный.

2. В - поливинилхлорид (ПВХ) это внешняя изоляция

3. В - ПВХ это Материал оболочки каждой жилы

4. буква Г – брони нет, кабель голый (нет защиты от механических воздействий), т.е. этот кабель можно повредить легко, нарушив слои изоляции.

5. нг- означает что тип наружной изоляции не поддерживает горения.

6. Цифра 3 - Это три изолированные жилы

7. Цифра 2,5 - означает что каждая изолированная жила толщиной 2,5 мм2
