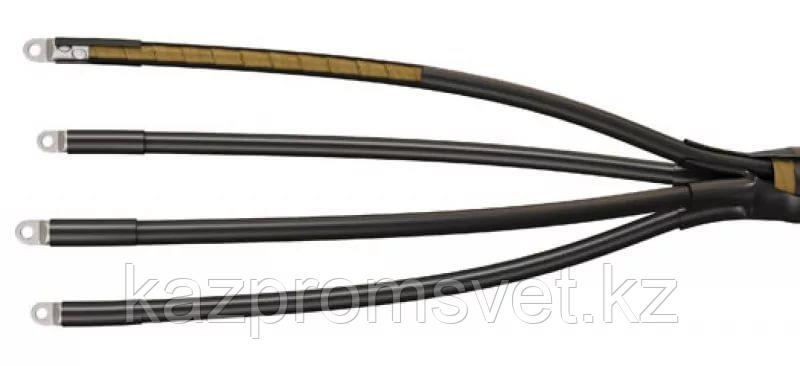

Концевые муфты внутренней и наружной установки 4 КВ(Н)Тп-1 и 3 КВ(Н)Тп-1 предназначены для оконцевания 4-х и 3-х жильных силовых кабелей с бумажной маслопропитанной и пластмассовой изоляциями с броней или без брони на напряжение до 1 кВ.

Монтаж данных муфт может быть осуществлен для следующих основных типов кабеля: ААБЛ, ААШв, АСБ, АВБбШв, АВВГ, АПвВГ, ВБбШв, ВВГ, NYM, ПвВГ и их аналогов. Муфты могут комплектоваться наконечниками под опрессовку или болтовыми наконечниками по согласованию с заказчиком.

Описание конструкции муфты

На разделанные жилы кабеля поверх жильной изоляции устанавливаются изолирующие трубки черного цвета. Материал трубок обладает стойкостью к ультрафиолетовому излучению солнца и погодным условиям. Для кабелей с броней используется комбинированная система заземления. Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах кабеля осуществляется методом пайки. Для сглаживания узла заземления используется высокоадгезивный герметик-заполнитель белого цвета. Полная герметизация стволовой части муфты достигается установкой поясной манжеты, перекрывающей узел заземления и заходящей на защитный покров кабеля. Корень разделки кабеля герметизируется изолирующей перчаткой. На внутренней поверхности пальцев и корпуса перчатки нанесен термоплавкий клей. После монтажа наконечников узлы «жила-наконечник» герметизируются концевыми изолирующими манжетами черного цвета с нанесенным слоем термоплавкого клея. Для идентификации фаз используются цветные маркировочные трубки.

Отличительные особенности и преимущества

• Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодным условиям.
• Использование герметика-заполнителя и наличие подслоя термоплавкого клея на всех термоусаживаемых компонентах муфты обеспечивают полную герметичность конструкции.
• Наличие цветных маркировочных трубок для идентификации фаз облегчает работу по фазировке кабеля.
• Наличие пружины постоянного давления для крепежа провода заземления на металлической оболочке (свинцовой или алюминиевой) обеспечивает быстрый и надежный монтаж. Предупреждает возможный риск повреждения бумажной изоляции под алюминиевой оболочкой в процессе пайки с использованием тугоплавкого припоя А.
• Комплект муфты предполагает возможность монтажа 4-х жильного кабеля с одинаковым сечением жил и кабелей типа «3+1» с нулевой жилой меньшего сечения.
• Муфта предполагает возможность монтажа 3-х жильных кабелей с бумажной маслопропитанной изоляцией с алюминиевой или свинцовой оболочкой при использовании металлической оболочки в качестве нулевого провода.
• Возможность использования одного комплекта муфты для различных типов кабеля.
• Комплект муфты универсален и позволяет использовать как наконечники под опрессовку, так и болтовые наконечники.
• Высокое качество комплектующих и используемых композиционных материалов.
• Полный перечень аксессуаров, необходимых для монтажа муфты.
